Центробежни-вентилатори с общо предназначение
ВЕНТИЛАТОР QIYUE · ОБЩА ПРОМИШЛЕНА ВЕНТИЛАЦИЯ
Центробежни-вентилатори с общо предназначение
4-68, 4-72 и 4-79 серия центробежни вентилатори за фабрична вентилация, промишлено подаване на въздух, изпускане на цех и обикновени некорозивни системи за обработка на въздуха. Започнете с необходимия въздушен поток, налягане и работни условия, след което изберете подходящата серия вентилатори и конфигурация.
ОБХВАТ НА ФАМИЛИЯ ПРОДУКТИ
За обикновено промишлено подаване и изпускане на въздух
Тази фамилия обхваща-центробежни вентилатори с общо предназначение, използвани, когато пренасяната среда е обикновен въздух или не-корозивен газ и работата не изисква специална конструкция с високо-налягане, висока-температура, устойчива-на корозия,-взривоустойчива или-тежка{6}}прахова конструкция.
Не избирайте само по номера на модела.
Потвърдете въздушния поток, налягането, температурата, състоянието на средата, съпротивлението на канала, посоката на инсталиране и изискванията на двигателя преди окончателния избор на модел.
01 · ПРОДУКТОВА ГАМА
Сравнете сериите 4-68, 4-72 и 4-79
Тези три серии споделят обща промишлена вентилационна роля, но техните налични модели, устройства за задвижване и проектно позициониране са различни. Използвайте страницата на отделния продукт за подробни данни за ефективността.
ШИРОКА ГАМА · МНОЖЕСТВО ОРГАНИЗАЦИИ ЗА ЗАВИВАНЕ

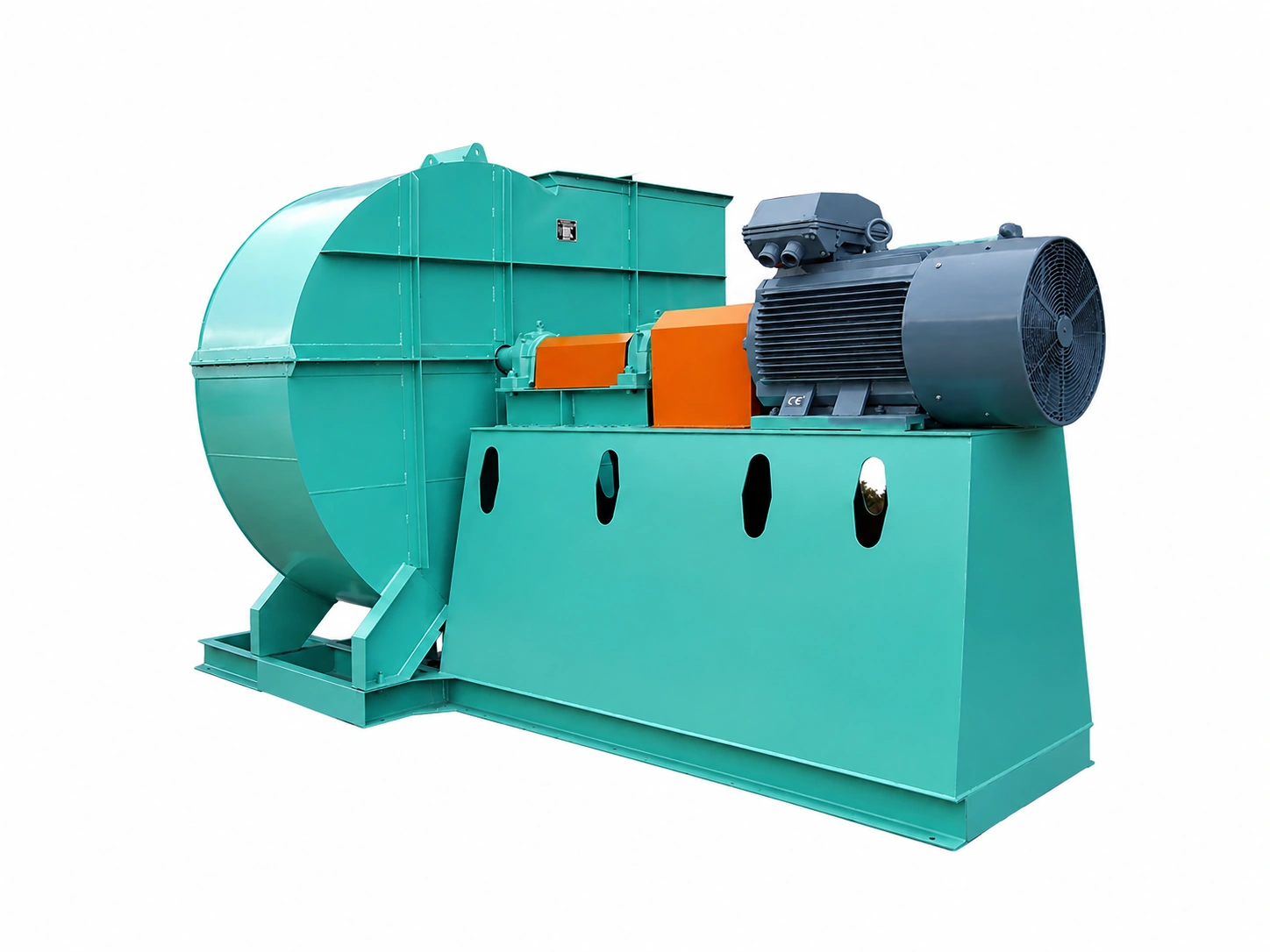

4-68 Центробежен вентилатор
Общ промишлен центробежен вентилатор за подаване на въздух във фабрики, изпускане на работилници, вентилация на складове и големи вътрешни системи за въздушен поток. Серията предлага широк диапазон от размери и множество задвижвания за различни инсталационни оформления.
ГАМА РЕФЕРЕНТНИ МОДЕЛИ 2.8A–20B
ОПЦИИ ЗА ЗАВИВАНЕ A / C / D / B
ТИПИЧНА РОЛЯ Среден до голям въздушен поток
ОБЩА ВЕНТИЛАЦИЯ · ГЪВКАВА КОНФИГУРАЦИЯ

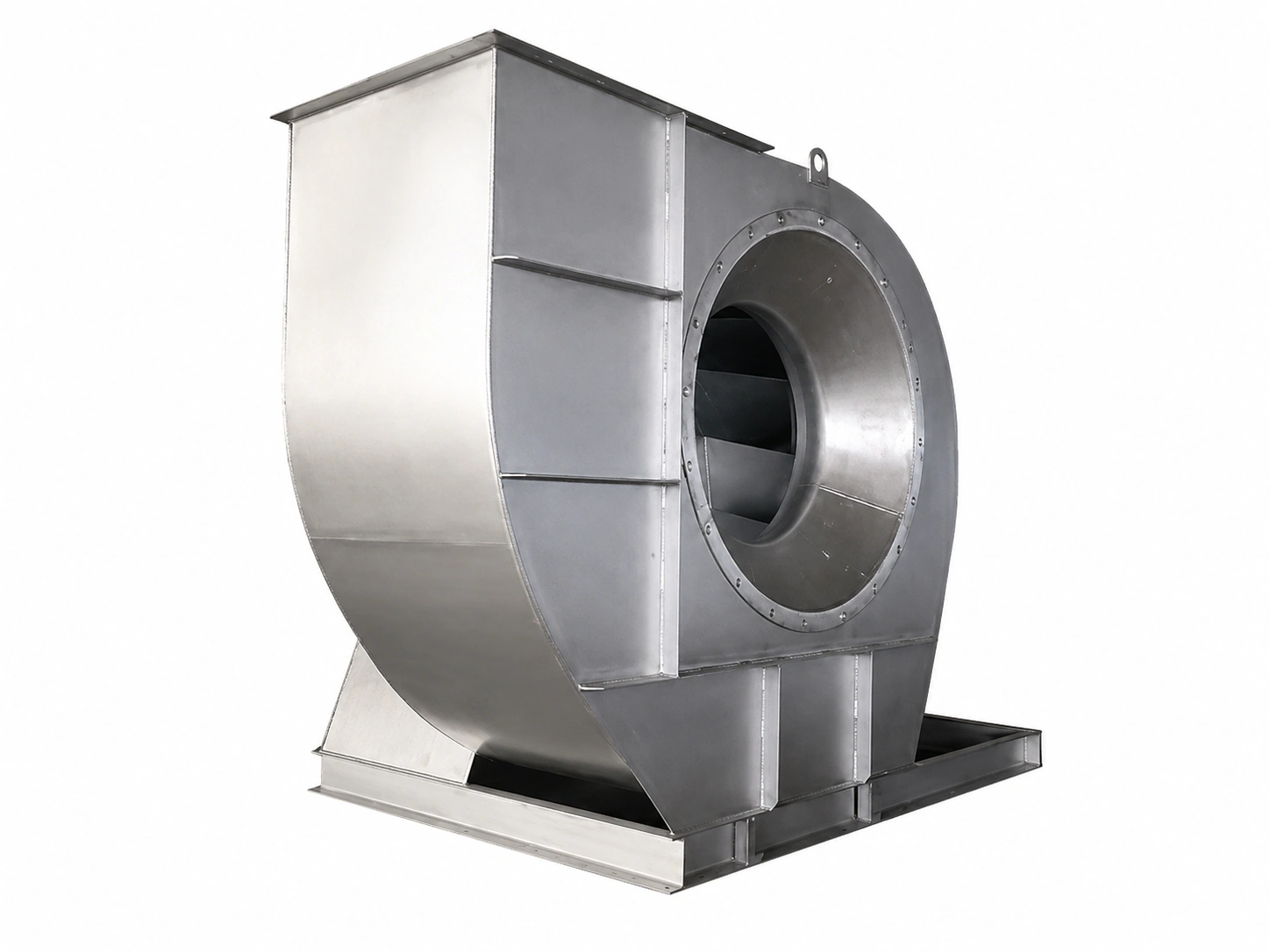

4-72 Центробежен вентилатор
Центробежен-вентилатор с общо предназначение за фабрична вентилация, отвеждане на цеха, оборудване-подаване на въздух в помещенията и обикновени системи за{2}}обработване на въздух. Разположенията от тип A-, C- и D- осигуряват различни опции за инсталиране и предаване.
ГАМА РЕФЕРЕНТНИ МОДЕЛИ 2.8A–12C
ОПЦИИ ЗА ЗАВИВАНЕ A / C / D
ТИПИЧНА РОЛЯ Обща промишлена вентилация
ОБМЕН НА ВЪТРЕШЕН ВЪЗДУХ · ПОДАВАНЕ И ИЗПУСКАНЕ
4-79 Центробежен вентилатор
Центробежен вентилатор за фабрики, работилници, складове, машинни помещения и големи закрити пространства. Предназначен за обикновени не-корозивни газови условия, където се изисква подаване на въздух, изпускане или общ обмен на въздух.
РЕФЕРЕНТЕН ВЪЗДУШЕН ПОТОК 990–20,850 m³/h
РЕФЕРЕНТНО НАЛЯГАНЕ 176–3334 Pa
ТЕМПЕРАТУРА НА ГАЗА По-малко или равно на 80 градуса
02 · ПРЕДВАРИТЕЛНО СРАВНЕНИЕ
Започнете от задължението, след което отворете страницата с подробни серии
Това сравнение е само за продуктово{0}}ориентиране към семейството. Окончателният избор трябва да бъде направен от действителните данни за производителността на вентилатора и работната точка на проекта.
| Серия | Общо позициониране | Посока на конфигурацията | Типично използване на проекта |
|---|---|---|---|
| 4-68 | Широк общ обхват на вентилация | Множество A / C / D / B задвижвания | Фабрики, работилници, складове и по-големи задължения за вентилация |
| 4-72 | Промишлена-вентилация с общо предназначение | A / C / D аранжименти | Вентилация на работилница, изпускане на оборудването и обикновен въздуховод |
| 4-79 | Обикновено подаване и отвеждане на въздух на закрито | Избира се според изискванията за въздушен поток, налягане и монтаж | Фабрики, складове, машинни помещения и големи закрити пространства |
03 · ИЗБОР НА ВЕНТИЛАТОР
Необходима информация преди избор на серия
Номерът на модела не е достатъчен, за да потвърди вентилатора. Изпратете действителната работна точка и условията на място, така че размерът на вентилатора, скоростта, двигателят и разположението да могат да бъдат прегледани заедно.
01. Въздушен поток:необходим въздушен обем в m³/h или CFM
02. Налягане:статично налягане, общо налягане или известно съпротивление на системата
03. Среден:чист въздух, газов състав, съдържание на прах и влажност
04. Температура:нормална работна и максимална температура на газа
05. Монтаж:канал, въртене, изходен ъгъл и налично пространство
06. Електрически:изискване за напрежение, честота, фаза и двигател
ПОДМЯНА НА СЪЩЕСТВУВАЩ ВЕНТИЛАТОР
Липсват данни за въздушния поток или налягането?
Проектите за подмяна често започват с непълни оперативни данни. Ако първоначалната работна точка не е налична, изпратете информацията, която остава на място, и я използвайте като отправна точка за технически преглед.
Табела с име на съществуващ вентилатор
Информация за стария модел на вентилатора и двигателя
Габаритни размери и размер на вход/изход
Посока на въртене и ъгъл на разтоварване
Снимки на обекта и снимки на свързване на канали
Съществуващ чертеж или предишни данни за ефективността, ако има такива
04 · ОПЕРАТИВНА ГРАНИЦА
Кога да напуснете-гамата вентилатори с общо предназначение
Вентилаторите с-общо предназначение са предназначени за обикновена вентилация. Специалните условия на работа трябва да се преразгледат чрез съответното семейство вентилатори, вместо да се променя само двигателят или материала.
Обикновен чист въздух
Фабрична вентилация, отвеждане на цеха, подаване на въздух и обикновен обмен на въздух.
Вентилатори-с общо предназначение
По-висока устойчивост на системата
Дълги канали, съпротивление на процеса или налягане{0}}първи работни точки.
Семейство под високо{0}}напрежение
Горещ газ / димни газове
Повишена температура на газа, тяга на котела, изгорели газове от пещ или пещ.
Корозивен газ
Киселинна мъгла, влажни химически изгорели газове или изискване за-съвместимост на материала.
Запалима атмосфера
Опасен газ или експлозия-рискова зона, изискваща-специален преглед на проекта.
Запрашен{0}}въздух
Съпротивление на колектора, натоварване с частици или условия на абразивен прах.
05 · ПЪТИЩА ЗА ПРИЛОЖЕНИЕ
Общи проекти за обща вентилация
Използвайте страниците за приложения, когато необходимият модел вентилатор все още не е известен. Оформлението на системата и работната точка трябва да бъдат дефинирани, преди да бъде потвърдена крайната продуктова серия.
Вентилация на цеха
Общ фабричен въздухообмен, отвеждане на топлината от оборудването, подаване на въздух и обикновени изпускателни системи.
Преглед на приложението →Индустриален изсушаващ въздух
Прегледайте въздушния поток, температурата и общото съпротивление на системата, преди да изберете вентилатор за обща вентилация.
Преглед на приложението →Всички центробежни вентилатори
Върнете се към основната продуктова група, за да сравните общото, високо{0}}налягане, голям-обем и други центробежни посоки на вентилатора.
Вижте гамата центробежни вентилатори →06 · RFQ
Изпратете работната точка, преди да изберете модела
QIYUE FAN може да прегледа дали 4-68, 4-72 или 4-79 е подходящата начална посока, след като въздушният поток, налягането, средата и условията на монтаж са потвърдени.
ПРЕПОРЪЧИТЕЛНИ ДАННИ ЗА RFQ
Въздушен поток· Статично/общо налягане · Температура на газа · Среда и състояние на прах · Напрежение / честота · Ротация и посока на изхода · Количество и местоназначение
С богат опит ние сме едни от най-надеждните-производители и доставчици на центробежни вентилатори с общо предназначение в Китай. Моля, не се колебайте да продавате на едро висококачествени-центробежни вентилатори с общо предназначение, произведени в Китай тук от нашата фабрика. Приемаме и персонализирани поръчки.
Изпрати запитване
