Натиснете-In Local Ventilation for Coal Mine Heading Steans

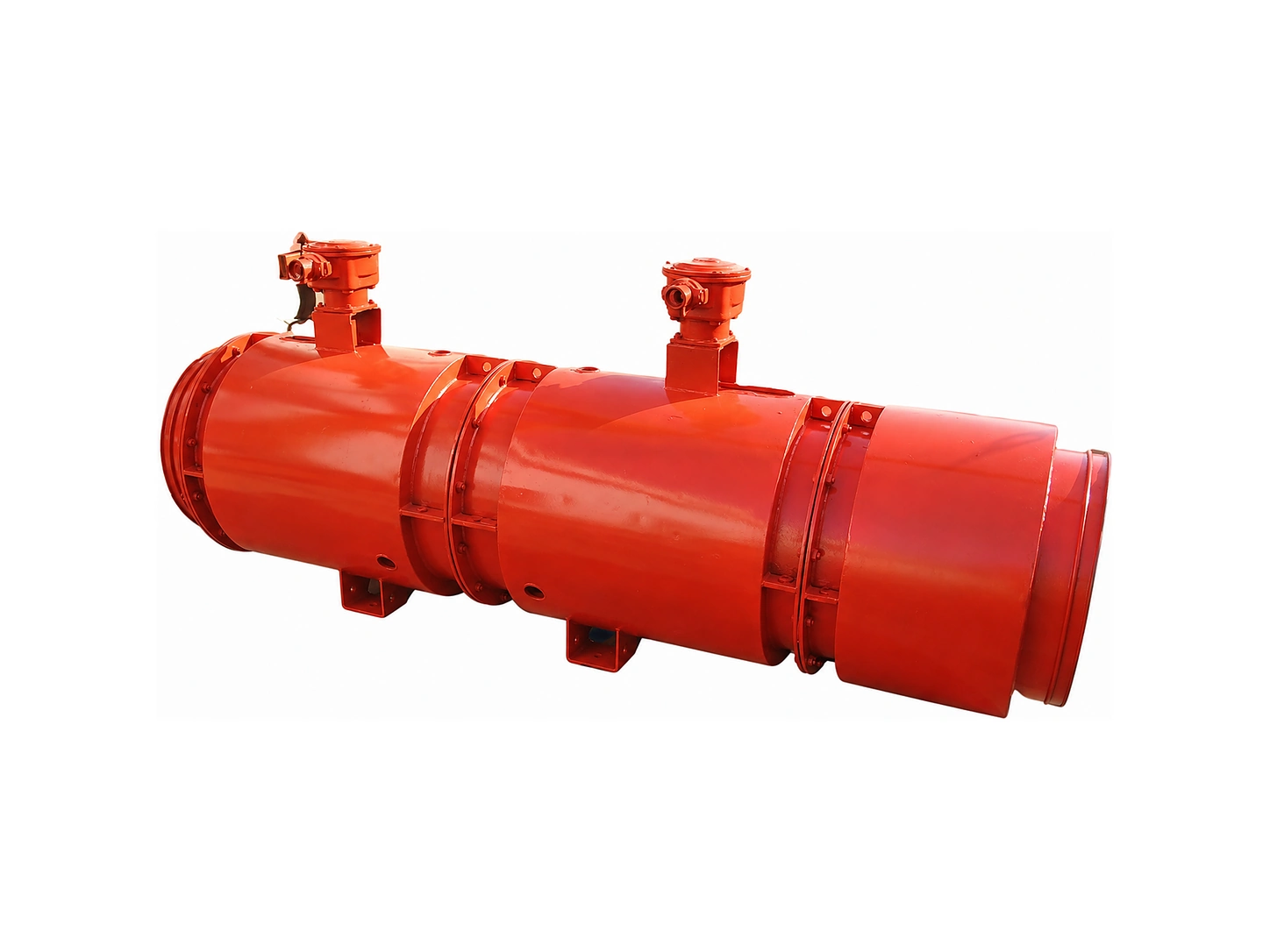

Серия FBDВзривозащитено-натискане-Вентилатор за локална вентилация

Взривозащитна-защитна преса-В-Въртящ се локален вентилатор от серията FBD се използва главно за подземни забои на въглищни мини, минни пътища, камери и проекти за вентилация на тунели.

Той е проектиран да доставя свеж въздух към работното лице чрез прес{0}}вентилация. Вентилаторът приема дву-етапна противо-въртяща се аксиална структура на потока и може да се използва като цялостен модул или на етапи според различните изисквания за съпротивление на вентилацията.

Натиснете-Във вентилационния фокус

Тип вентилация

Натиснете-в локалната вентилация

Вентилаторна структура

Дву{0}}степенен брояч-въртящ се

Обхват на въздушния поток

89–1880 m³/мин

Общо налягане

256–9930 Pa

Проектиран да доставя свеж въздух на подземни работни повърхности

Серията FBD е различна от вентилатор за локална вентилация с екстракция. Използва се за натискане-във вентилация, като изпраща свеж въздух през въздухопровода към подземни стени, камери и изкопни зони на пътя.

Вентилаторът може да бъде поставен на пода на пътя или окачен на стената на пътя. Подходящ е за подземна локална вентилация на въглищни мини, където температурата на газа е от -20 градуса до +40 градуса и съдържанието на прах в транспортирания въздух е не повече от 200 mg/m³.

Вентилаторът трябва да се монтира във входящ въздушен поток, където концентрацията на метан е под одобрената граница за безопасност. Ако концентрацията на метан надвишава допустимата стойност, захранването трябва да бъде прекъснато в съответствие с изискванията за безопасност на въглищната мина.

Натиснете-В работната логика на вентилацията

ПОДАВАНЕ НА ВЪЗДУХ

Доставка на чист въздух

Вентилаторът изтласква свеж въздух през канала към лицевата част или подземната камера.

ДИСТАНЦИЯ

Доставка-на дълги разстояния

Подходящ за дълга вентилация на пътя; при подходящи условия въздухът може да се подава на дълги разстояния без често да се движи вентилаторът.

ЕТАПНО ИЗПОЛЗВАНЕ

Цяла или етапна операция

Вентилаторът може да се използва като цяла единица или на етапи, за да отговаря на различни условия на съпротивление.

ЕНЕРГИЯ

Намалена загуба на енергия

Поетапната работа помага за намаляване на ненужната консумация на енергия за вентилация, когато не се изисква пълно налягане.

Структура и предимства на работата

Характеристика

Конфигурация

Полза за пресата-Във вентилацията

Контра{0}}въртяща се структура

Две аксиални степени се въртят в противоположни посоки

Подобрява способността за налягане и ефективността на подаването на въздух

Огнеупорен двигател

Конфигурация на огнеупорен двигател YBF / YBF2

Подходящ за подземно използване в въглищни мини при одобрени условия за безопасност

Гъвкава работа

Пълна единица или поетапно използване

Отговаря на различни изисквания за устойчивост и помага за пестене на енергия

Метод на инсталиране

Подов-монтиран или окачен монтаж

Адаптира се към различни оформления на пътя и пространство на обекта

Дизайн с нисък шум

Оптимизиран въздушен поток и структура за контрол на шума

Подобрява работната среда в затворени подземни пространства

Параметри на производителност

Следващата таблица е подредена според предоставените FBD серия преси-в данните за вентилатора за локална вентилация. Окончателният избор на модел трябва да вземе предвид дължината на пътното платно, съпротивлението на въздуховода, необходимото количество въздух, напрежението и метода на инсталиране.

не

Скорост
обороти/мин

Въздушен поток
м³/мин

Общо налягане
татко

Модел на мотора

Мощност
kW

Напрежение
V

Номинален ток
A

№4.0

2900

136–89

256–2050

YBF90L-2

2×2.2

380/660

4.85/2.79

№4.0

2900

165–109

375–3040

YBF112M-2

2×4

380/660

8.1/4.7

бр.5.0

2900

240–161

325–2540

YBF132S1-2

2×5.5

380/660/1140

11.1/6.4/3.7

бр.5.6

2900

324–215

375–3690

YBF160M1-2

2×11

380/660/1140

21.6/12.6/7.2

№6.3

2900

518–318

640–7310

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

бр.8.0

2900

970–560

850–9950

YBF2-280S-2

2×75

380/660/1140

134/77/44.2

бр.10.0

1450

1380–800

710–8520

YBF2-280M-4

2×90

380/660/1140

167/96/55.5

бр.11.2

1450

1880–1090

850–9930

YBF2-315M-4

2×132

380/660/1140

240/139/80.5

Забележка: Тази таблица изброява представителни модели за показване на страници. Достъпни са повече работни точки от No.4.0 до No.11.2 според изискванията за въздушен поток, общо налягане, мощност на двигателя и напрежение.

Изисква се информация за избор

Дължина на пътното платно Необходим въздушен поток Необходимо общо налягане Диаметър на канала Метод на инсталиране Изискване за напрежение Количество
