Разбиране на центробежния въздушен поток преди избор на вентилатор
Центробежен вентилатор изтегля въздух в центъра на въртящо се работно колело, прехвърля енергия към въздушния поток и пренасочва въздуха навън през колелото, преди корпусът да го насочи към изхода.
Това ръководство обяснява как работи центробежен вентилатор, пътя на въздушния поток през работното колело и спиралата, основните типове работни колела, характеристиките на налягането, индустриалните приложения и необходимата информация преди избора на вентилатор.

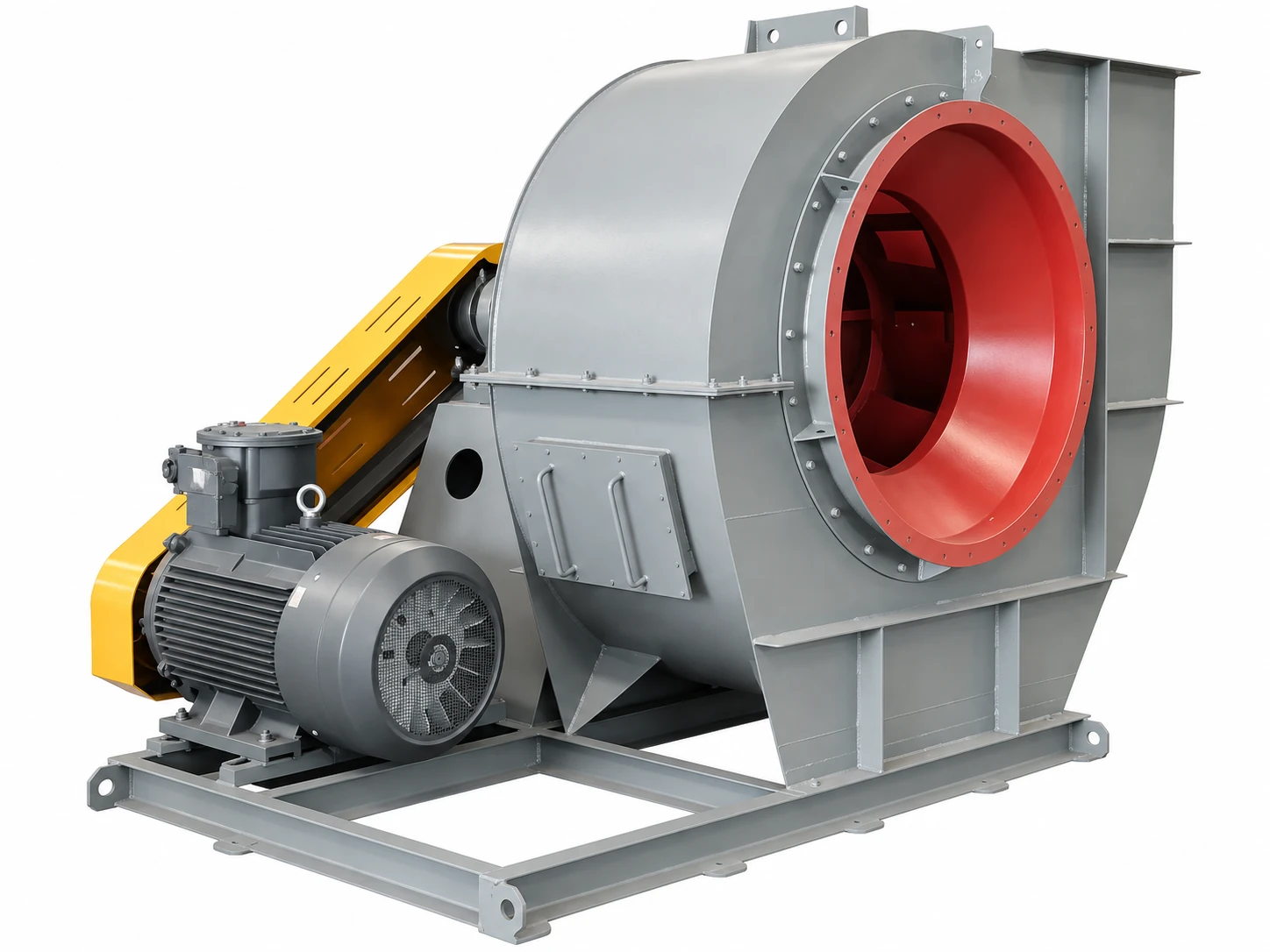

Какво е центробежен вентилатор?
Центробежният вентилатор е въртяща се въздушна -машина, в която въздухът навлиза близо до центъра или ухото на работното колело и се ускорява навън чрез въртящото се колело. Околният корпус събира този въздушен поток и го насочва към изхода на вентилатора.
За разлика от аксиалния вентилатор, където основната посока на въздушния поток остава приблизително успоредна на вала на вентилатора, центробежният вентилатор променя посоката на въздушния поток, докато преминава през работното колело и корпуса.

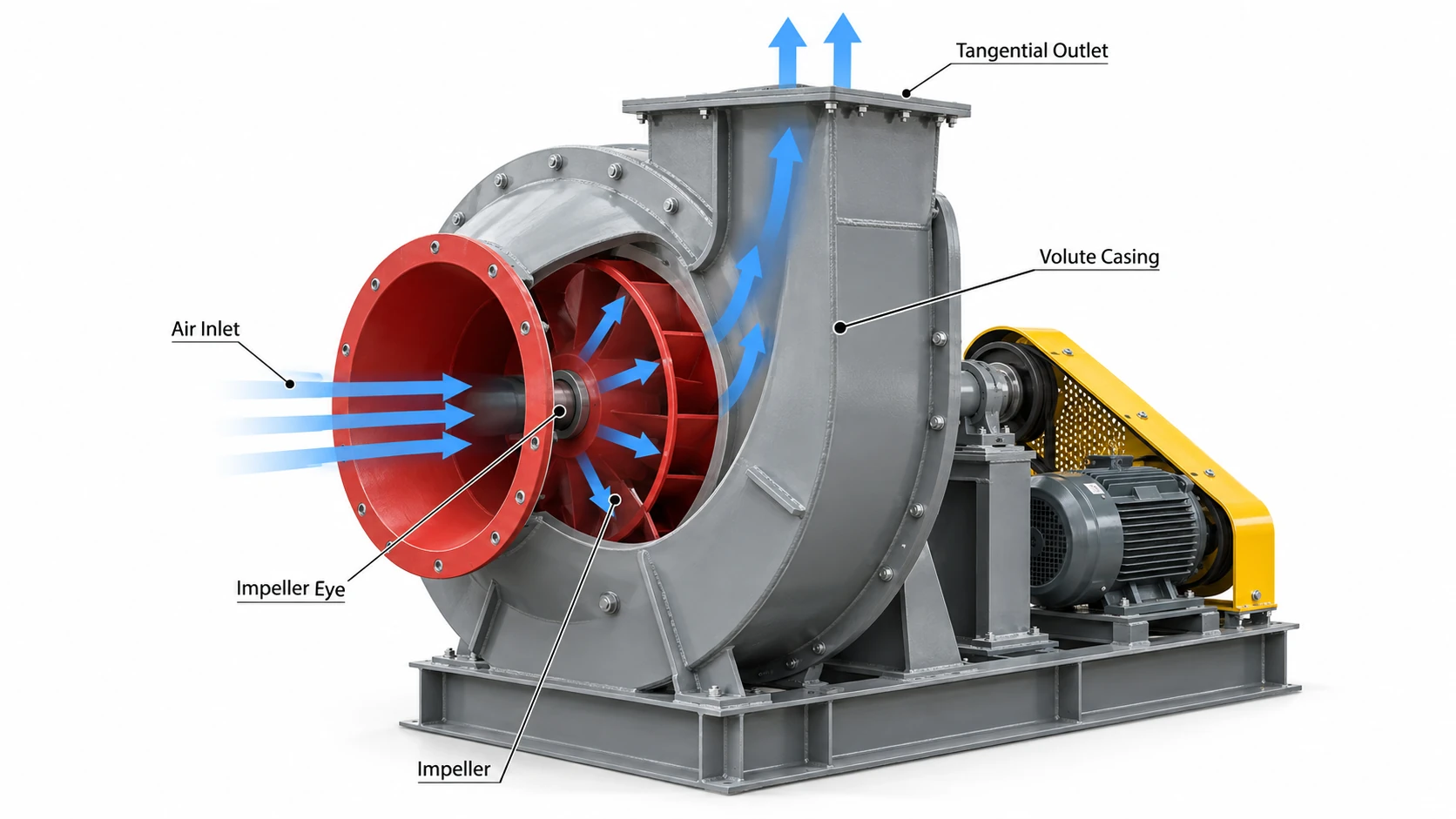

Как въздухът се движи през центробежен вентилатор
Въздухът обикновено навлиза близо до ухото на работното колело в приблизително аксиална посока. Когато работното колело се върти, въздушният поток получава енергия и се движи от центъра към външния диаметър на колелото. След като напусне работното колело, въздухът навлиза в разширяващата се спирала, където се събира и насочва към тангенциалния изпускателен отвор.
Как работи центробежен вентилатор?
Моторът завърта работното колело чрез директно, ремъчно или съединително -задвижване. Въртящите се остриета предават механична енергия на въздушния поток. След това корпусът събира въздуха, напускащ колелото, и го насочва към системата.

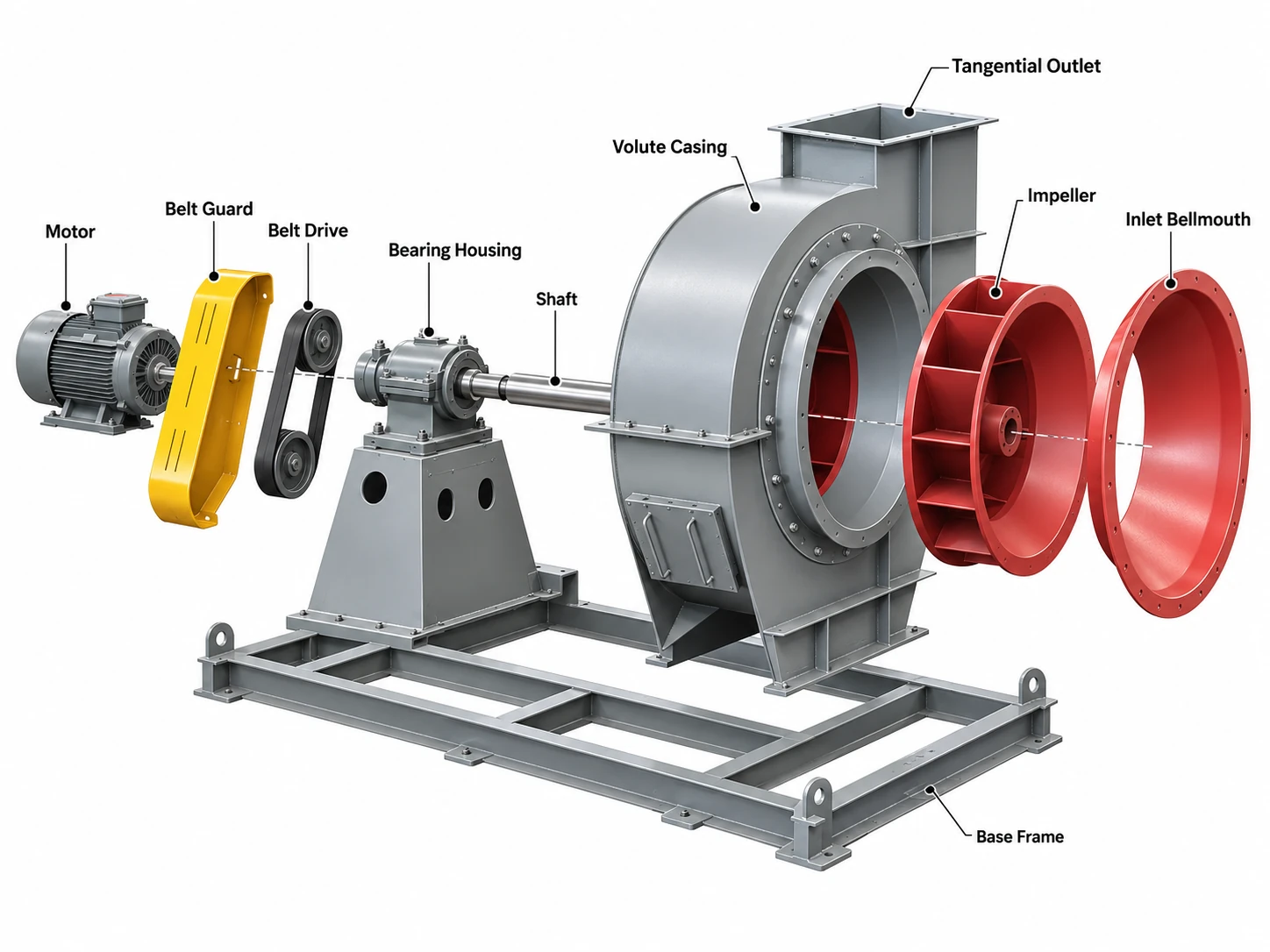

Основни части на промишлен центробежен вентилатор
Извити напред-, радиални и назад{1}}извити работни колела
Геометрията на изходния отвор на ножа влияе върху въздушния поток, налягането, ефективността, мощностните характеристики и пригодността за прах или частици. Окончателният избор все още трябва да се основава на действителната крива на вентилатора и работната среда.
Характеристики на въздушния поток и налягане
В сравнение с много аксиални вентилатори за обща вентилация, центробежните вентилатори обикновено се избират, когато системата изисква по-голяма способност за налягане или където въздушният поток трябва да преодолее канали, филтри, колектори, котли или технологично оборудване.
Центробежен вентилатор срещу аксиален вентилатор
Най-видимата разлика е пътя на въздушния поток, но изборът не трябва да се основава само на посоката на въздушния поток. Налягането, съпротивлението, пространството, ефективността, шумът, средата и условията на монтаж също трябва да бъдат взети предвид.
| Сравнение | Центробежен вентилатор | Аксиален вентилатор |
|---|---|---|
| Въздушен вход | Обикновено влиза близо до ухото на работното колело по посока на вала. | Влиза по основната ос на вентилатора. |
| Въздушен поток през вентилатор | Движи се навън през работното колело и излиза през изхода на корпуса. | Остава основно успореден на оста на вентилатора. |
| Типична структура | Работно колело със спирален или спирален корпус. | Витло, тръбна-аксиална или лопаткова-аксиална конструкция. |
| Посока на налягането | Често се избира за умерено до високо съпротивление на системата в зависимост от дизайна. | Варира от обща вентилация до специализирани проекти с по-високо{0}}налягане. |
| Типични приложения | Тръбопроводи, събиране на прах, котли, технологичен въздух и транспортиране. | Вентилация, охлаждане, тунели и голям{0}}обемен въздушен поток. |
Къде се използват промишлени центробежни вентилатори?
Центробежните вентилатори се използват в много индустриални процеси. Серията вентилатори, геометрията на работното колело, материалът и разположението на задвижването трябва да съответстват на реалните работни условия.
Кога центробежен вентилатор е по-добрата посока?
Центробежният вентилатор става силен кандидат, когато системата изисква способност за налягане, съпротивление на процеса или средни{0}}характеристики за работа, които не отговарят добре на вентилатор с обща аксиална вентилация.
Каква информация е необходима за избор на центробежен вентилатор?
Изборът на модел вентилатор трябва да дойде след дефиниране на работната точка и работните условия. За проекти за подмяна също са полезни съществуващите чертежи, табели с имена и монтажни размери.
Необходим m³/h или m³/s.
Статично/общо налягане и съпротивление на системата.
Чист въздух, прах, газ, дим или частици.
Нормален въздух или газ с-висока температура.
Канали, филтри, колектори и съпротивление.
Разположение на задвижването, въртене и позиция на изхода.
Мощност, напрежение, честота и защита.
Изисквания за количество, предназначение и документи.
Продължете от Fan Fundamentals към Engineering Selection
Често задавани въпроси за центробежни вентилатори
Изпратете работната точка, преди да изберете модела на вентилатора
Изпратете приложението, въздушния поток, налягането, температурата, състоянието на средата, системното съпротивление, напрежението, честотата, посоката на инсталиране, количеството и дестинацията. QIYUE FAN може да прегледа подходящото семейство и конфигурация на центробежен вентилатор преди оферта.
